Shure舒尔 AD无线系统--AD4Q接收机

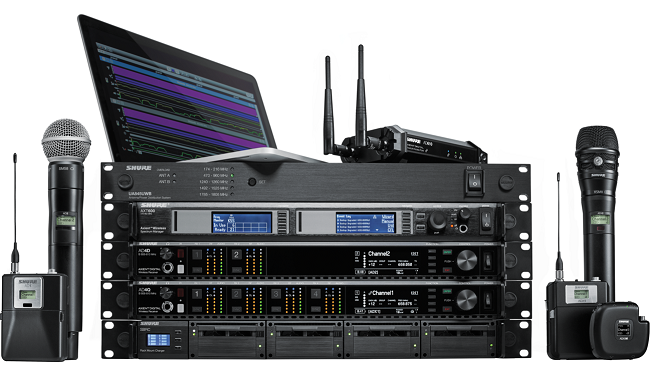

舒尔AXIENT™ DIGITAL系列无线系统解决了活动中设置复杂，通道数多，频谱受限等问题，凝聚了多位音频专家的智慧和力量，每一项功能都经过了严格测试，每一个细节都经过了精心调整。Axient Digital 旨在为您提供出色的品质、稳定性、控制性和可扩展性，让您成为台上最受瞩目的焦点。
充分给予信号保障，无论频谱环境多么苛刻，Axient Digital 都能从容应对。新一代可加密数字无线电技术，真正的数字系统提供了多样性，Quadversity 四分集模式和高密度 (High Density) 模式，总有一种方法能让您穿透噪音屏障。澄澈的音频是有穿透力的——而人为声和染色的声音不会。出众的低延时性、平坦的频率响应以及多样化数字音频输出选项，让清晰纯净的声音自然重现。效率是可靠性的基石，而 Axient Digital 可以给您更大的掌控力和控制度。从宽调谐接收机和发射机、Wireless Workbench™ 和 ShowLink® 控制到联网充电等，Axient Digital 将全面改进您工作流程的每一个步骤。Axient Digital 已经成为各种大型活动的优选无线解决方案，包括大型颁奖典礼、中场表演、音乐节、广播节目演出和百老汇演出等。只要是音效关系重大的场合，Axient Digital 都是系统音频专业人士的放心之选。
一、接收机型号

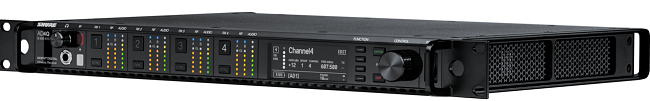

1.AD4Q--双通道数字无线接收机
AD4Q 四通道数字接收机在频谱效率方面树立了新的标杆。开创性的性能特点包括宽调谐、低延迟、高密度 (HD) 模式和 Quadversity，（四分集模式）确保可在复杂严峻的射频环境中实现稳定的性能。网络化控制、AES3 + AES67 + Dante™ 输出和信号路由选项为您的整个工作流程提供更高的管理性和灵活性。
(1)音频
A.60 dB 的增益调节提供与各种输入源的兼容性
B.Dante™ 联网功能可实现快速且轻松的频道管理
C.Dante 浏览功能可使耳机监听所有 Dante 频道，包括第三方组件
D.通过 AES 256 加密保护音频通道
E.自动限幅器功能可防止信号削波、实现更高增益设置，并防止意外信号峰值
F.前面板连接耳机以实现可调节音量
(2)I/O
A.四个变压器平衡 XLR 输出（输出 3 个和 4 个可切换的 AES3 数字信号）
B.四个变压器平衡 1/4"" 输出
C.两个启用Dante 功能的以太网端口，两个具备 PoE 功能的网络控制以太网端口
D.分支冗余模式：两个以太网端口、两个Dante 端口
E.切换模式：四个以太网端口、四个Dante 端口
F.锁定交流电源链接
G.交流电源级联至其他组件
H.提供可选的交流模块以支持冗余电源
(3)射频
A.每个频道提供真正的数字分集式接收
B.四分集模式可提供增强的覆盖范围
C.最高 210 MHz 调谐范围
D.频道质量计显示射频信号的信噪比
E.适用于发射机的选择或合并模式的频率分集
F.用于额外一台接收机的天线级联
G.预编程组和频道地图，具有创建自定义组的选项
H.使用组和频道扫描通过接收机搜索开放频率
I.通过 Wireless Workbench 执行全频段扫描以实现频率协调
J.将多达八个发射机注册到一个接收机频道
K.如果采用高密度传输模式，最多可在 6 MHz 电视频道中容纳 47 台同时工作的发射机（一个 8 MHz 电视频道中可容纳 63 台发射机）
(4)网络控制
A.Wireless Workbench® 控制软件
B.ShurePlus™ Channels 移动设备控制
C.控制台集成
D.控制系统支持
(5)系统 规格
A.射频载波频率范围：470–960 MHz, 根据地区不同有所差别 (见频率表)
B.工作范围：100 米 (330 英尺)
C.射频调节步进大小：25 千赫茲, 根据地区不同有所差别
D.至通道间隔：
|
标准模式 |
350 千赫茲 |
|
高密度模式 |
125 千赫茲 |
E.镜频抑制：>70 dB, 典型 F.射频灵敏度：−98 dBm 10-5 BER
G.延迟 模拟 输出：
|
STD |
2.08 毫秒 |
|
HD |
2.96 毫秒 |
H.音频响应：
|
AD1 |
20 – 20 千赫茲 (±1 dB) |
|
AD2 |
注意：取决于话筒类型 |
I.信噪比(动态范围)：典型, 20 赫兹至 20 千赫, 接收机增益设置 = -12 dB
|
|
A-加权 |
未加权 |
|
XLR 线路输出 |
120 dB |
117 dB |
|
数字 (AES3/Dante) |
130 dB |
126 dB |
J.总谐波失真：-6 dBFS，1 kHz， 系统增益 @ +10 <0.01%
K.系统音频极性：对话筒隔膜的正压会在 2芯 上和 6.35 毫米（1/4 英寸）输出的尖端上产生（相对于 XLR 输出的 3 芯）的正电压
L.工作温度范围：-18°C (0°F) 到 50°C (122°F)
M.存储温度范围：-29°C (-20°F) 到 65°C (149°F)
(6)音频输出
A.增益调节范围：−18 到 +42 dB 采用 1 dB 步进 (附加静音设置)
B.配置：
|
XLR |
变压器耦合平衡 (1 = 接地，2 = 音频 +，3 = 音频 −) |
|
TRS |
变压器耦合平衡 (尖端=音频 +，环=音频 -，套筒=接地) |
C.阻抗：100 Ω, 典型值, XLR Line Out
D.全范围输出 (200K Ω 负荷)
|
LINE 设置 |
+18 dBV |
|
MIC 设置 |
−12 dBV |
|
TRS |
+8 dBV |
E.话筒/线路开关：30 dB 衰减
F.幻象电源保护：是
G.外观尺寸：44 x 483 x 333 毫米 高度 x 宽度 x 深度
H.重量：4.8 公斤 (10.6 磅), 无天线
I.外壳：钢质；挤压铝形材
J.电源要求：100 到 240 伏交流, 50-60 赫兹, 0.68 A 最大值
K.热功耗：
|
最大 |
31 W (106 BTU/小时) |
|
空闲 |
21 W (72 BTU/小时) |
L.直流电源要求：10.9 到 14.8伏（直流） ,4.0 A 最大值
M.网络接口：10/100 Mbps, 1Gbps, Dante 数字式音频
N.网络寻址功能：DHCP 或手动指定 IP 地址
O.最大线缆长度：100 米 (328 英尺)
(7)级联输出
A.接头类型：BNC
B.配置：非平衡，无源
C.阻抗：50 Ω
D.插入损耗：0 dB, 典型
(8)RF 输入
A.假象谐波：>80 dB, 典型
B.接头类型：BNC
C.阻抗：50 Ω
D.偏置电压：12 到 13.5 V DC, 150 mA 最大值, 每部天线
E.射频载波频率范围 取决于型号：
|
AD4Q=A |
470–636 MHz |
|
AD4Q=B |
606–810 MHz |
|
AD4Q=C |
750–960 MHz |
