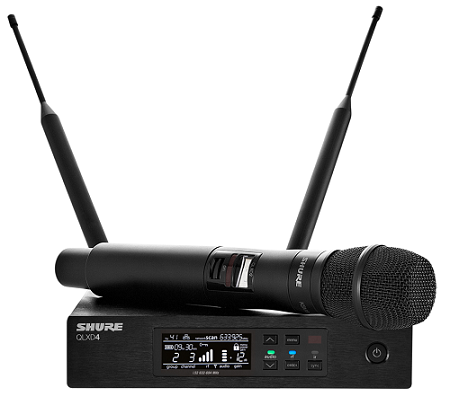

QLX-D® 数字无线系统利用透明的 24 位数字音频实现清晰、改进的性能。QLX-D 将专业功能、简化设置和操作融为一体，为需要现场录音活动和装置提供出色的无线功能。

Shure 数字无线技术使得 QLX-D 能够利用扩展、几乎平坦的频率响应发送清晰详尽的音频。QLX-D 设计为高效射频频谱，可在单个频带同时运行 60 多个兼容频道。自动频道扫描和 IR 同步功能可快捷方便地查找和分配空闲频率。使用以太网连接可在多个接收机中进行联网频道扫描，并且 Shure Wireless Workbench® 控制软件兼容高级频率协调功能。AES-256 加密为标准配置且可方便启用以保护无线传输安全。

QLX-D 也增加了 Shure 充电电源选项，实现显著的长期成本节约，与碱性电池相比可获得延长的发射机电池寿命，而且电池量表可按小时和分钟报告剩余运行时间。利用明确定义的性能和创新，QLX-D 可实现最新的 Shure 数字无线技术。

一、特点：

1.透明 24 位数字音频

2.扩展的 20 Hz 至 20 kHz 频率范围（取决于话筒）

3.120 dB 动态范围

4.数字预测转换多样性

5.64 MHz 调谐带宽（因区域而异）

6.每个频带 60 多个可用频道（因区域而异）

7.每个 6 MHz 电视波段多达 17 个兼容系统；每个 8 MHz 波段 22 个系统

8.易于通过 IR 扫描和同步将发射机与接收机进行配对

9.自动频道扫描

10.以太网将多个接收机系统联网

11.网络化频道扫描可为联网的接收机配置清晰可用的频点

12.兼容 Shure Wireless Workbench 6 控制软件

13.在移动设备或平板电脑上通过 ShurePlus™ 频道应用进行远程控制

14.AES-256 加密实现安全无线传输

15.优雅和易用的界面，包含高对比度 LCD 菜单

16.可兼容 AMX 或 Creston 等外部控制系统

17.专业等级全金属结构

18.发射机使用 2 节 AA 电池或 Shure SB900 充电电池

二、规格

A.射频载波频率范围：470–937.5 MHz, 根据地区不同有所差别 (参见频率范围和输出功率表)

B.工作范围：100 米 (328 英尺)   注意：实际范围与射频信号的吸收、反射和干扰相关。

C.射频调节步进大小：25 千赫茲, 根据地区不同有所差别

D.镜频抑制：>70 dB, 典型

E.射频灵敏度：-97 dBm 10^-5 BER

F.延迟：<2.9 毫秒

G.音频响应

QLXD1	20 – 20 千赫茲 (±1 dB)
QLXD2	注意：取决于话筒类型

H.音频动态范围：系统增益 @ +10      >120 dB, A-加权, 典型

I.总谐波失真：−12 dBFS 输入, 系统增益 @ +10     <0.1%

J.系统音频极性：对话筒隔膜的正压会在 2芯 上和 6.35 毫米（1/4 英寸）输出的尖端上产生（相对于 XLR 输出的 3芯）的正电压。

K.工作温度范围：-18°C (0°F) 到 50°C (122°F)     注意：电池特性可能会限制该范围。

L.存储温度范围：-29°C (-20°F) 到 74°C (165°F)   注意：电池特性可能会限制该范围。

M.电池使用时间

QLXD	SB900A	碱性电池
	1/10 mW	1/10 mW
470 到 865	>9:30 小时	8 小时
902 到 928	>8:30 小时	>6 小时
174 到 216	>9:30 小时	>8:30 小时
1240 到 1800	>8:00 小时	>6 小时

此表中列出的值是使用高质量新电池时的典型值。电池的供电时间根据制造厂商和电池使用年数的不同而有所差别。

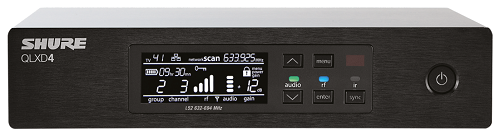

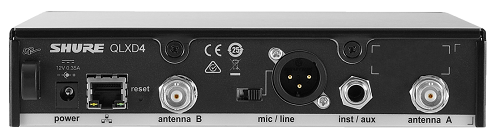

●QLXD4

A.外观尺寸：41 毫米 x 197 毫米 x 151 毫米 (1.63 英寸 x 7.75 英寸 x 5.94 英寸), 高度 x 宽度 x 深度

B.重量：777 克 (1.71 磅), 无天线

C.电源要求：12 V DC @ 0.4 A, 由外部电源供电（尖端为正极）

D.RF 输入

①假象谐波：>80 dB, 典型

②接头类型：BNC

③阻抗：50 Ω

E.音频输出

①增益调节范围：-18 到 +42 dB 采用 1 dB 步进

②配置

1/4" (6.35 mm)	平衡阻抗 (尖端=音频，环=无音频，套筒=接地)
XLR	均衡型 (1 = 接地，2 = 音频 +，3 = 音频 −)

③阻抗

1/4" (6.35 mm)	100 Ω (50 Ω 非平衡)
XLR	100 Ω

④全范围输出

1/4" (6.35 mm)	+12  dBV
XLR	LINE 设置= +18  dBV, MIC 设置= -12  dBV

⑤话筒/线路开关：30 dB 衰减

⑥幻象电源保护

1/4" (6.35 mm)	是
XLR	是

F.连网

①网络接口：单一以太网端口 10/100  Mbps

②网络寻址功能：DHCP 或手动指定 IP 地址

③最大线缆长度：100 米 (328 英尺)

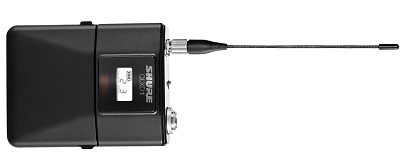

●QLXD1

A.话筒偏移范围：0 到 21 dB (3 dB 步进)

B.电池型号：Shure SB900 充电锂电池 或 五号电池 1.5 伏

C.外观尺寸：86 毫米 x 65 毫米 x 23 毫米 (3.38英寸 x 2.57 英寸 x 0.92 英寸) 高度 x 宽度 x 深度 , 不带天线

D.重量：138 克 (4.9 盎司), 无电池

F.音频输入

①接头插头：4 针插头迷你连接器（TA4M）, 有关详细信息，请参看示意图

②配置：非平衡

③阻抗：1 MΩ, 有关详细信息，请参看示意图

④最大输入电平：1% THD 下 1 千赫     8.5  dBV (7.5 Vpp)

⑤前置放大器等效输入噪声 (EIN)：系统增益设置 ≥ +20     -120  dBV, A-加权, 典型

G射频输出

①接头插头：SMA

②天线类型：1/4 波长天线

③阻抗：50 Ω

④占用带宽：<200 千赫茲

⑤调幅类型：舒尔专利数字设备

⑥电源：1 mW 或 10 mW     参见频率范围和输出功率表, 根据地区不同有所差别

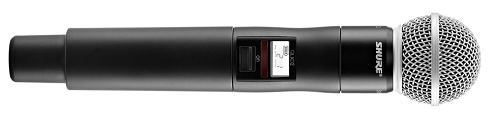

●QLXD2

A.话筒偏移范围：0 到 21 dB (3 dB 步进)

B.电池型号：Shure SB900 充电锂电池 或 五号电池 1.5 伏

C.外观尺寸：269 毫米 x 51 毫米 (10.6 英寸 x 2.0 英寸) 长度 x 直径

D.重量：307 克 (12.1 盎司), 无电池

E.音频输入

①配置：非平衡

②最大输入电平：1% THD 下 1 千赫    145 分贝声压级 (SM58), 典型     注意：取决于话筒类型

F.射频输出

①天线类型：集成式单波段螺旋型

②占用带宽：<200 千赫茲

③调幅类型：舒尔专利数字设备

④电源：1 mW 或 10 mW     参见频率范围和输出功率表, 根据地区不同有所差别
