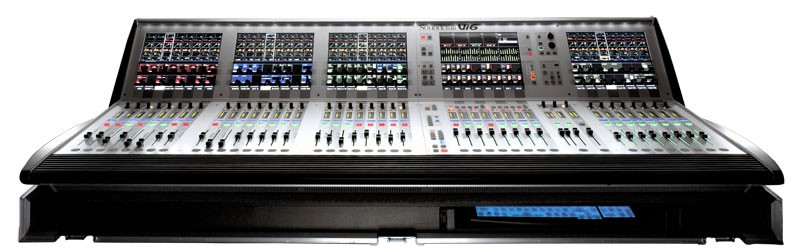

Soundcraft推出Vi6数码音色控制台


    调音台的硬件系统结构不仅简单而且优雅。来自话筒的输入和通向stagebox的乐器路径包括了所有的输入输出连接，通过MADI连接来连接了Cat5电缆到当地的数字信号处理器支架上，也就是控制台界面上。另外一个Cat5电缆连接的多余的，是为了防备第一根电缆损坏了。另外第二根用于SoundcraftVi6调音台可以用做监控用途。

Soundcraft非常认真地对待数码市场，该公司最近已经完成了一个700万美圆的工厂升级以确保调音台的生产是最高可能的可靠性标准。新工厂有最高级的外表面支架PCB系列，现在是安装在Europe中，最后是几个彻底的测试步骤包括X-ray检测。

Harman的所有权网络系统HiQnet™是SoundcraftVi6的一个集成部分，这意味着这个调音台变成了一个中心控制点，为整个无线话筒的HPro系统，信号处理器，放大器和扬声器。

系统概况 音频通道
同时混音的最大通道数量 64 个单声道输入通道，35 个输出通道。单声输入信道可连接成为立体声通道。
插入点 可配置 24 个送出/返回插入对(可用 I/O 埠)，并把它们分配到 64 个输入或 35 个输出信道中的任何信道。
直接输出 如果配置足够的物理 I/O 接口，全部 64 个输入通道可以直接输出。
母线 32 路编组 / 辅助 / 矩阵母线，加上 LCR3 路立体声混音母线和 LR2 路监听母线(最大可配置 16 路矩阵输出。

I/O 标准现配置
本地接口箱输入 16 路模拟线路输入、3 路模拟路 / 线路输入、1 路返讲路输入(安装在控制接口上)，8 对 AES / EBU 输入，64 路 MADI 输入。
本地接口箱输出 16 路模拟线路输出、8 对 AES / EBU 输出、3 路 LCR 本地监听 A 模拟线路输出、2 路 LR本地监听 B 模拟线路输出、TB 模拟线路输出和 64 通道 MADI 卡输出。
本地界面箱可选件 经由光纤连接的 8信道 ADAT I/O 卡；经由 25 针 D 型连接器的 8通道 TDIF I/O 卡；注意：可选的 I/O 卡可替代标准的 MADI 卡。
舞台箱输入 64 路模拟话筒 / 线路输入(遥控增益控制、48 伏幻象供电和 A/D 变换前的 100Hz 高通滤波器)。
可选择的 4 x AES / EBU 输入卡介(替代 8x 话筒输入)。
舞台箱输出 2 路模拟线路输出。
可选择的 4 x AES / EBU 输出卡介(替代 8x 话筒输出)。

连接方式

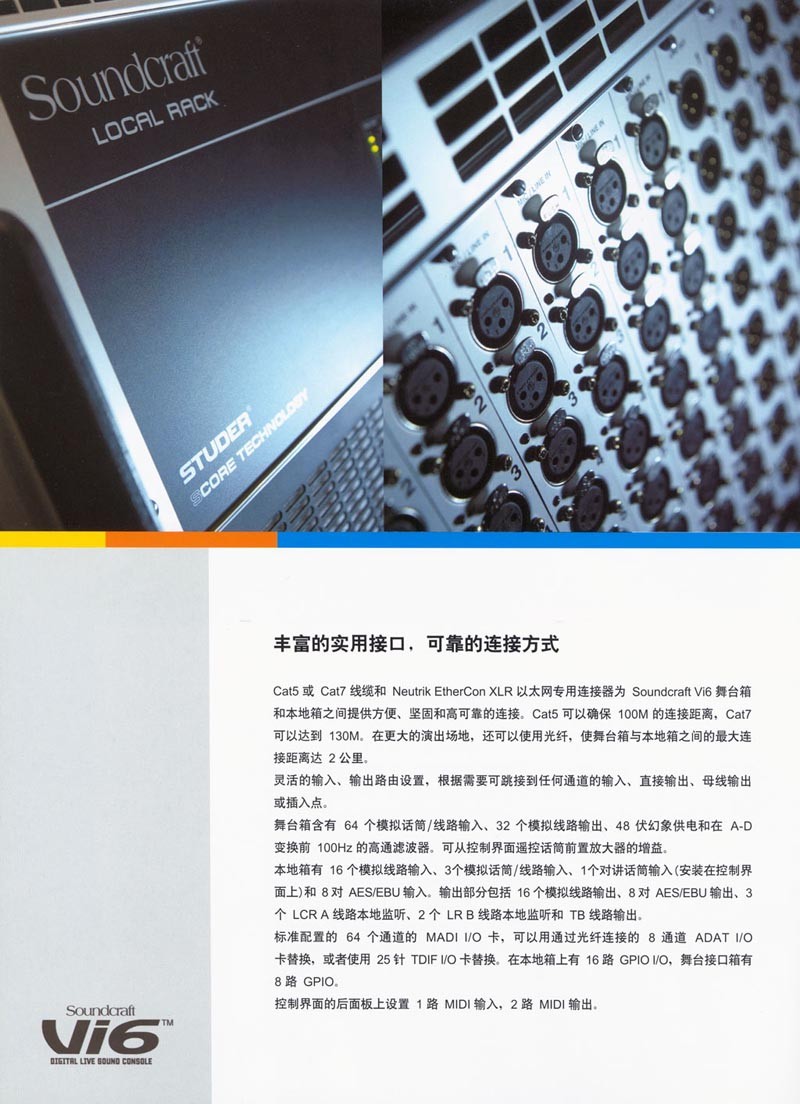

本地接口箱到舞台连接 标准配置为带有 Neutrik EtherCon XLR 连接器 Cat5 或 Cat7 线缆。可选择光纤缆适配卡。
最大距离 本地界面箱到舞台箱，用 Cat5线缆为 100m；用 Cat7 线缆为 130m，方便的 GPIO：本地接口箱有 16个 GDIO 输入和输出；舞台箱有 8 个 GPIO输入和输出。
MIDI 控制接口后面板，有 1 路 MIDI 输入，2路 MIDI 输出。

通道处理
输入通道 模拟增益调节(遥控舞台箱或本地话筒前置放大器)；数字增益调节(±18dB)；延时(0～100ms)；高通和低通滤波器截止频率可调；4 段参数 EQ；压缩器、限幅器 + 噪声门或咝声消除器；外接处理器的插入点；可切换 LR 或 LCR 墩声像位置的转换开关；直接输出可切换到任何 I/O 埠和可选择直接输出点的位置。
输出通道 高通滤波器(可改变截止频率)；4 段参数 EQ；压缩器；限幅器；延时器(0～1s)；外接处理器的插点；声像电位器(输出母线到 LCR)，LR 或 LCR 切换；母线供给射性；一根母线可路由到另外的母线：可分配的 1/3 倍频程图示式均衡器；可分配的 8 台 Lexicon 多重效果处理器。

控制接口

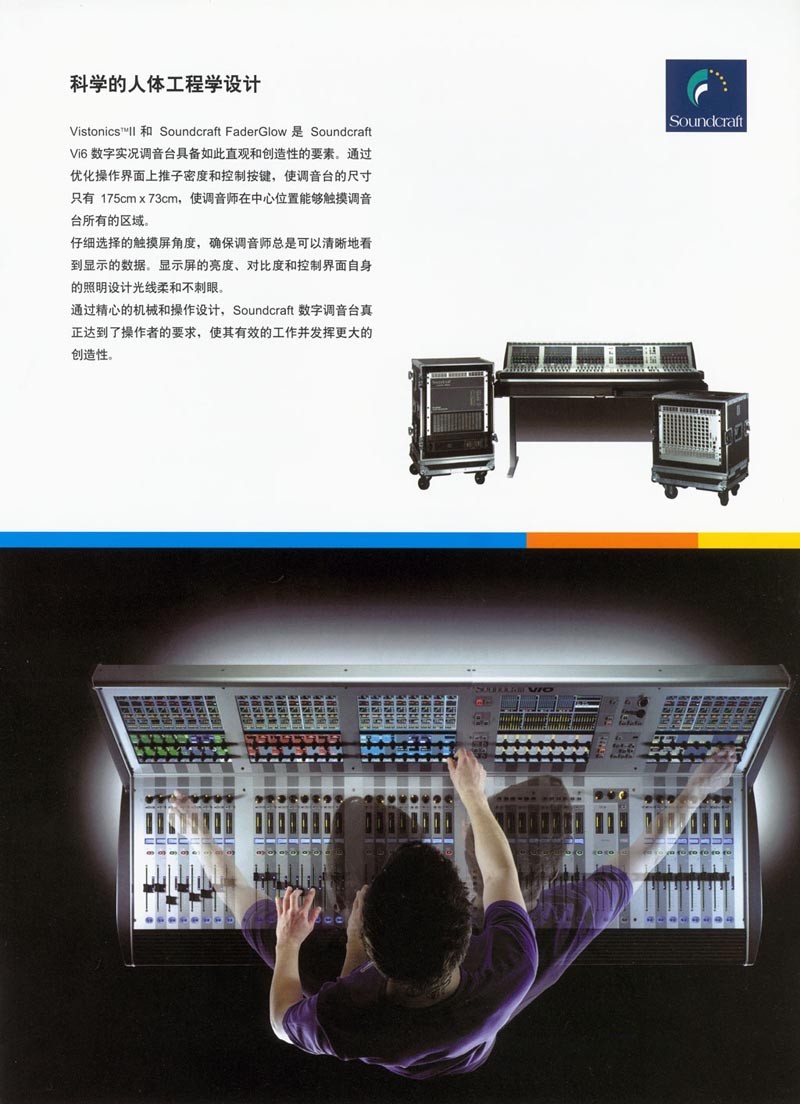

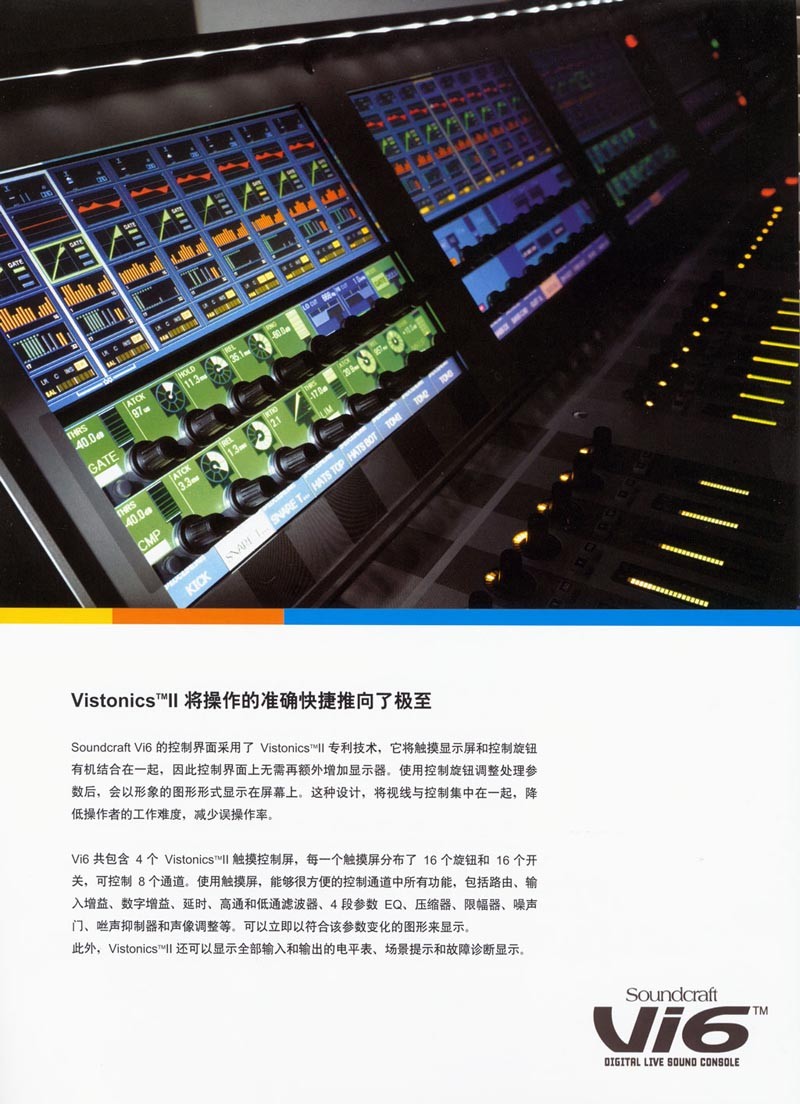

输入通道 32 个输入推子，以两个固定层面切换到 64 个输入信道，3 个用户自定议层，信道次序可由用户设定，有 4 个 VistonicsII 触摸屏，每个触屏控制 8 个输入处通道。
每个输入通道还包含电动推子、哑音、独奏、ISO 隔离和 F (用户定义)开关，以及一个 LED 灯显示调整量大小、并且巧能可以分配的旋钮，它的功能可以选择为增益、声像、噪声门限或 1 个用户定义参数(共 2 个)。输入通道电平和压缩器电平表位于每个推子的上方。

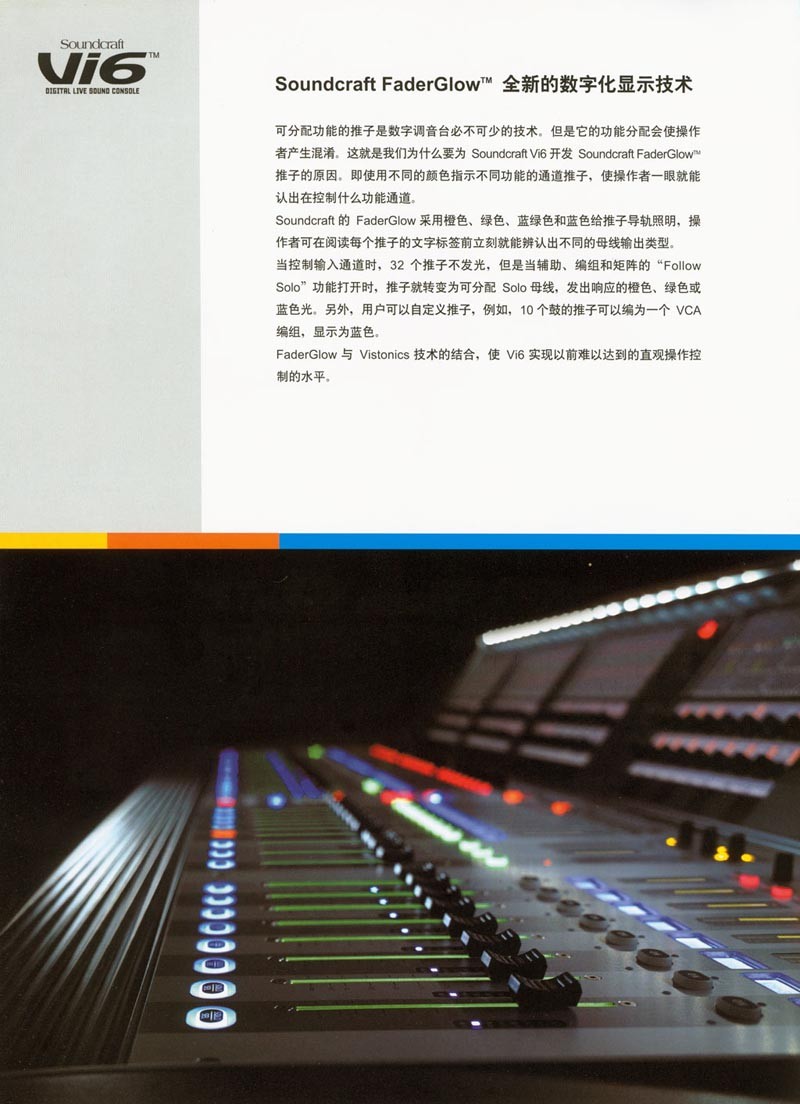

输入通道的推子还可以转换为控制全部 32 个编组 / 辅助 / 矩阵，或者可以使用 “Follow Solo” 功能，控制辅助信道送出母线。
输出 8 个功能可分配的输出信道推子，加上 3 个 LR 和 C 主输出推子和 16 个可分配的输出旋钮。输出推子可控制 VCA (控制组)主输出。
在特殊模式下，输出区域可以扩展到 16 个推子，这时只有 24 个输入通道推子可以使用(在这个模式下如果要控制所有 64 个通道，则需要使用 3 层来切换)。

其它 4 个哑音编组，16 个 VCA 编组，Snapshot 快照自动控制功能，对讲控制，监听控制包括监听输出电平、耳机电平和 Solo 增益调整。
